Guided Media

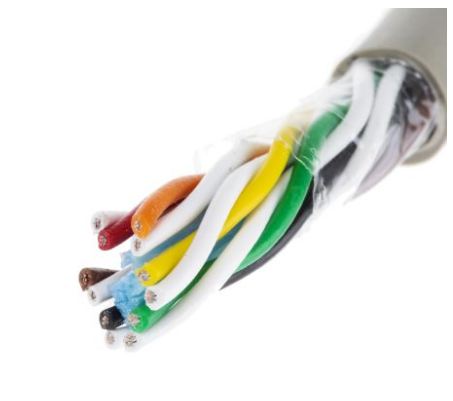

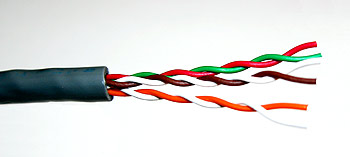

Twisted-pair Cable

• Çift bükümlü kablo diye geçer
• 2 yalıtımlı bakır kablonun birbirine sarılmasında elde edilir.
• Analog ve dijital sinyallerin taşınmasında kullanılır. Anolog sinyaller her 5-6km’de bir amplifiers; dijitaller ise 2-3km de bir repeaters gerektirir.
• Ucuzdur, basittir. Bildiğimiz telefon kablosudur.
• Evlerde direk laz mütehatler tarafında döşenir.
• Kablolardan bir tanesi sinyalli taşırken öteki ground referance’dır. “A wire pair acts as a single communication link, One of the wires is used to carry signals to the receiver, and the other is used only as a ground reference.”
• Kablonun büküm sayısı kalitesini artırır fiyatını da artırır (daha fazla malzeme ile daha kısa kablo elde edildiği için)
• Gauge is a mesaure of the thickness of the wire.
• Twisting makes it probable that both wires are equally affected by external influences (nouse or crosstalk).

Why is there twisting in twisted-pair cables?

To prevent noise, signal interference and crosstalk during transmissions, twisting is introduced into conducting cables. Twisting reduces the strength of noise signals and cancels out external waves by moving a part of the noise in the direction of the signal and another part in the opposite direction. Since the receiver can calculate the voltage difference of two wires to retrieve data more efficiently, twisting provides better noise immunity and lower signal attenuation.

Çift bükümlü kablo diye geçer. 2 bakır kablonun birbirine sarılmasından elde edilir.

UTP&STP

Unshielded Twisted Pair(UTP), Shielded Twisted Pair(STP)

STP’de parazit azaltmak için ekstradan bir metal örgü bulunur. Yüksek data rate’lerde daha etkilidir. Daha pahalıdır. IBM reis üretir.

Near-End Crosstalk (NEXT)

Bir kablonun yarattığı manyetik alan yüzünden yanındaki kabloyu da etkilemesi.

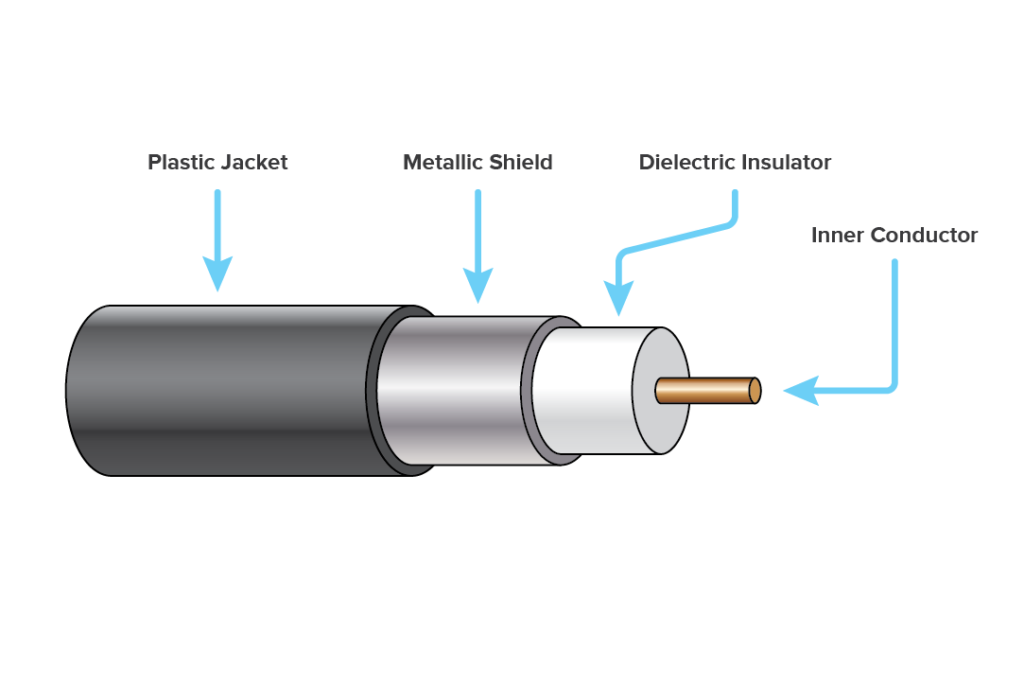

Coaxial Cable

• Çanak anten kablosu.
• 2 tane iletken kısmı vardır:
  • 1. kısım en içteki metal kablodur.
  • 2. kısım daha dış katmanında bulunan metal örgüdür. (Evet o kadar dışını ördük shield yapsın diye bari başka bir işe daha yarasın diye düşünmüşler ve iletken yapmışlar)
• Uzun mesafelerde iyi performans verir.

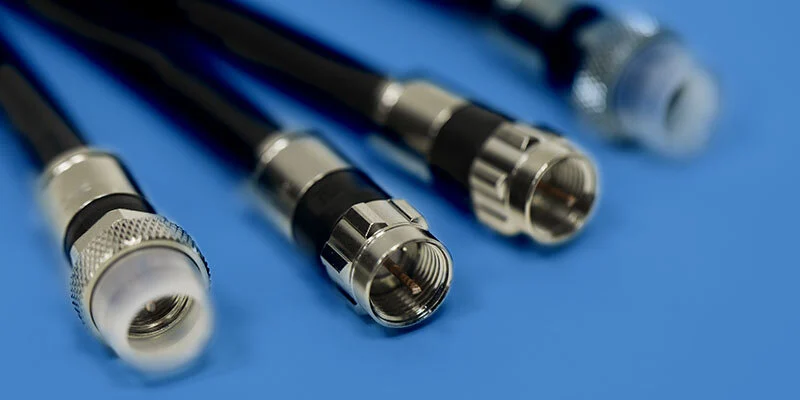

• BNC-connector adı verilen uçuna takılan döndürmeli garip bağlantıları vardır.

Fiber-optic Cable

Bunlar apayrı bir dünya.

• Cam veya plastikten yapılır.
• 3 kısımdan oluşur
  • Core
  • Cladding
  • Jacket
• Uzun mesafeler için ideal
• Performance, price and advantages have made it popular to use
• Optical fibers use reflection to guide light through a channel
• core’u kapalayan caldding; core a göre daha az yoğundur(daha iyi yansıtmak için)
• Bunun en büyük nedeni coredan gelen ışınları geri yansıtmak için. Öteki türlü refracted (kırılmak) olarak ışık dışarı çıkıyor.

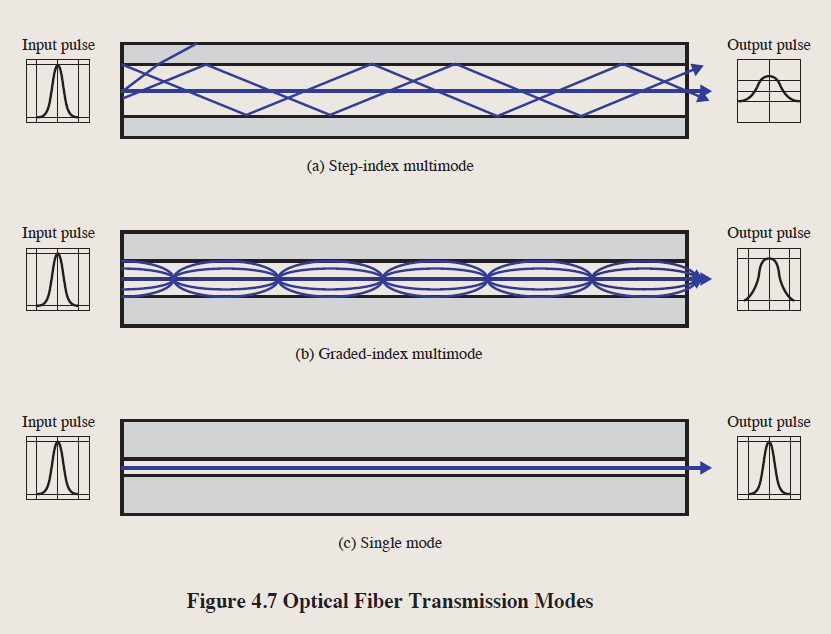

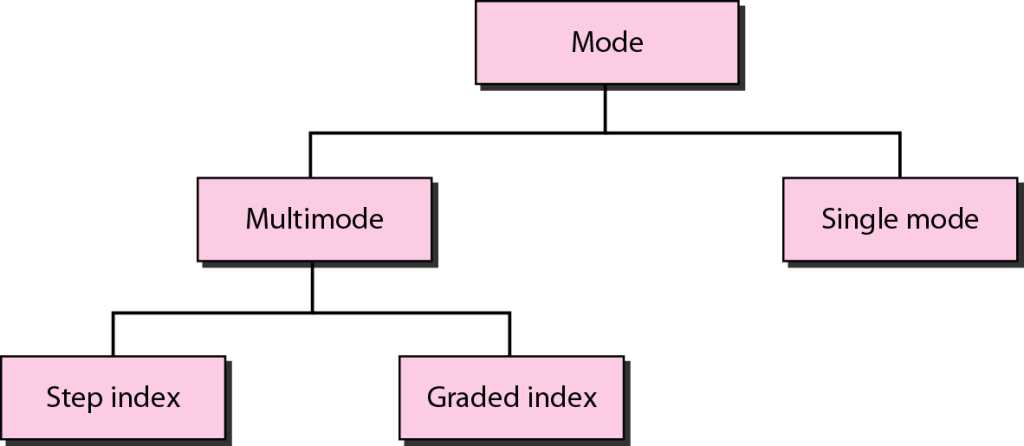

Farklı modlar bulunmakta.

Multimode : multiple beams from a light source move through the core in different paths. How these beams move within the cable depends on the structure of the core

Single Mode : uses step-index fiber and a highly focused source of light that limits beams to a small range of angles, all close to the horizontal.

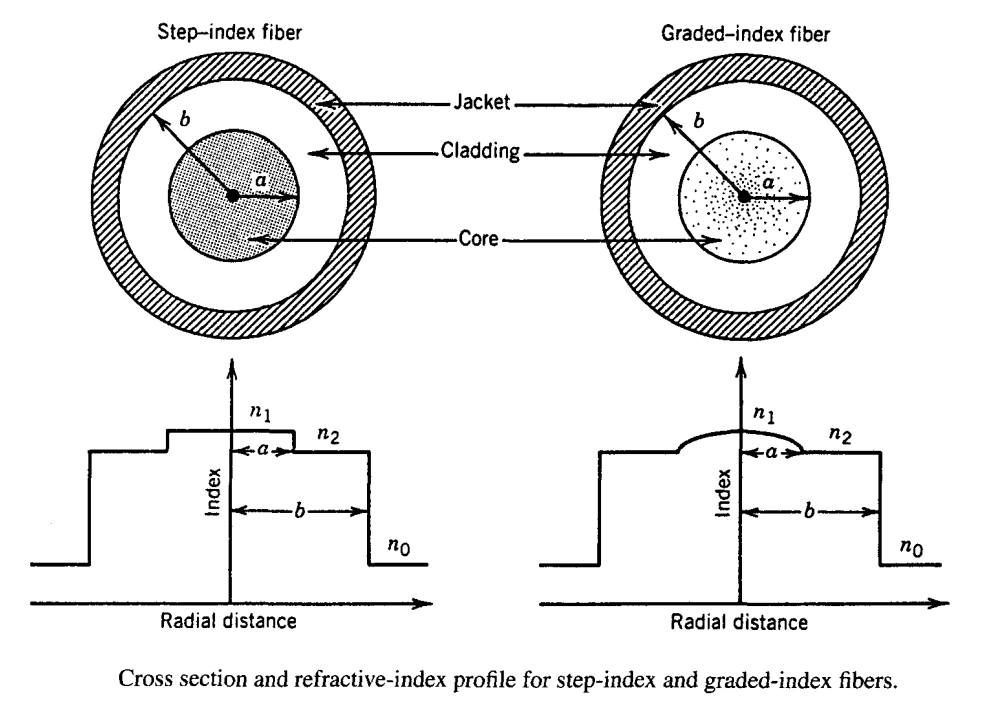

Step vs Graded index

• Step-index’de core aynı yoğunluktan oluşur
• Graded-index’de ise core içerisinde daha yoğun. Dışarıya doğru daha az yoğundur. Aşağıdaki resimde görüldüğü gibi. Bu durum ışığın fiberde giderken sin dalgası gibi yamula yamula gitmesine neden olur.

Single Mode

Bu fiberler ötekilere göre çok daha ince üretilir(düşünün ötekiler ince zaten bu daha daha ince). Ötekilere göre daha az yoğunlukta bu sebepten kırılma açısı neredeyse 90derece.

• The decrease in density results in a critical angle that is close enough to 90° to make the propagation of beams almost horizontal.
• In this case, propagation of different beams is almost identical, and delays are negligible.
• All the beams arrive at the destination “together” and can be recombined with little distortion to the signal.

Advantages of Optical Fiber

• Greater capacity
• Smaller size and lighter weight
• Lower attenuation
• Electromagnetic isolation
• Greater repeater spacing
